SBI——實時3D淺地層剖面儀

    實時三維淺地層剖面成像（SBI）技術利用多通道聲學技術,，可實現寬條帶3D海底剖面成像。

    SBI 實時3D淺地層剖面成像儀是由加拿大PanGeo公司獨立研發生產的高分辨率水下三維淺地層剖面成像系統,。SBI系統利用多接收通道聲學成像對海底底質分層情況以及掩埋物的發現與辨識提供了突破性的技術革新,。掩埋物包括海底光纜,、石油管線；同時對一些海底物探作業風險提供評估,，如地層以下巖石,、硬地層、人造殘骸,、丟棄物,、未爆炸的危險品（如鐵磁性或非鐵磁性導彈、魚雷等）,。SBI系統幫助水下搜索作業以及地層探測作業降低了風險和成本,，提高了底質科學研究手段和水下安全防護可靠性。

優點

·  SBI可實時探測海底掩埋管線,、電纜和未爆炸彈藥（UXO）,、巨石、混凝土沉排等異物,；

· SBI對鐵磁性或廢鐵磁性的物體均可實時探測成像,；

· SBI三維實時效果后，可實時對地質進行分類,，同時顯示三視圖（俯視,、沿航跡截面、垂直截面）,；

· SBI水中可達到零浮力,，并可輕松集成在ROV,、AUV、AROV或船舷側固定等安裝方式,。

性能

· SBI可對埋藏深度6米,、寬5米的海床下方實時成像，分辨率5厘米,；

· SBI可精確識別埋藏危險物的大小尺寸,、相對位置。

可實現 · 對深達6米的管線,、電纜和其它目標成像和確定掩埋深度,，通過不同視 角對目標定量； · 高分辨率地層成像分析,；                                       · 能通過3D數據集進行水平和垂直勘查,； · 含天然氣土壤、硬層定位和定量,； · 可用EIVA NaviModel軟件對3D SAS數據建模,；        標準數據格式SEG-Y。

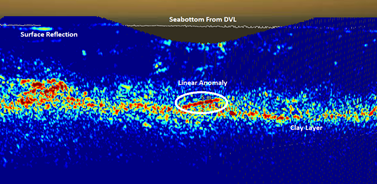

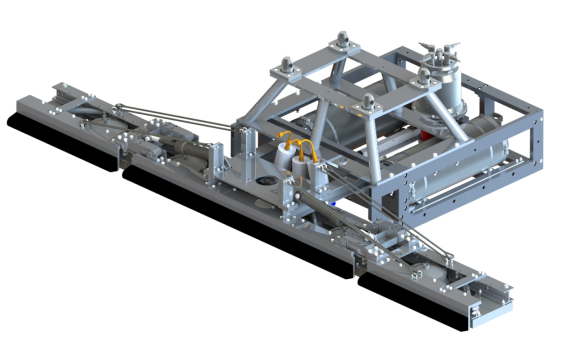

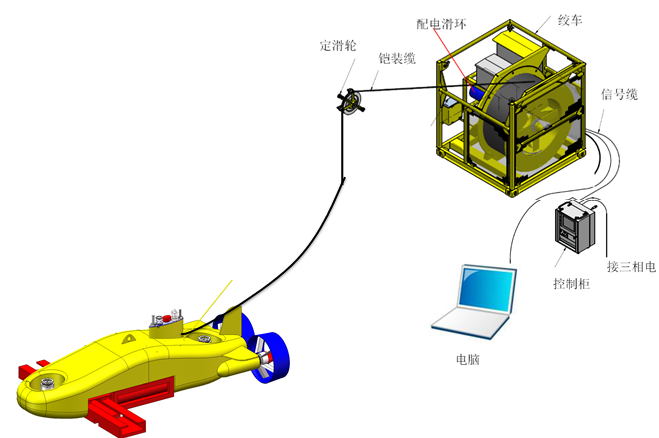

SBI構成

數量 說明 空氣中重量 (kg) 水中重量 1 前框架 214 115 1 棧板 249 97 1 適配器 43 30 總重量 506 242 加上浮力泡沫總重量 * 543 88~0

* 注：棧板可添加浮力泡沫,，使水中裝載量從242kg降至88kg,，甚至到0浮力。泡沫可裝在棧板上,，棧板長度從1308mm增至1768mm,。 ** 注：集成安裝適配器③針對不同ROV配有對應設計參數。AUV/AROV用戶無需適配器,。



技術參數

說明 脈沖類型 線性調頻Chirp 工作水深 1500m 垂直分辨率 5cm Ping率 50Hz 水聽器通道 40個 作業要求 距海底3.5-10m（距離越近分辨率越高） 作業速度＜2節（速度越小數據密度越高） 最小管線 4寸直徑
